热门搜索:

西安鸿飞建筑工程有限公司:承接各类建筑渗漏堵漏公司,西安堵漏公司,西安防水堵漏,水堵漏工程,水池渗漏堵漏,屋面防水翻修,隧道渗漏水堵漏,地下车库渗漏堵漏,地下底板渗漏治理,电梯基坑渗漏堵漏,电缆沟堵漏,污水池堵漏,地铁隧道堵漏,伸缩缝堵漏,沉降缝渗漏治理工程。

    管廊渗漏水治理费用 渗水维修

    更新时间:2020-09-25   浏览数:8
    所属行业:维修 特殊/专业行业维 特殊/专业维修
    发货地址:陕西省西安市未央区张家堡街道
    产品规格:
    产品数量:9999.00米
    包装说明:
    单 价:面议
    补漏的一般原则是逐级把大漏变小漏、片漏变孔漏、线漏变点漏,将大面积漏水缩为小面积,使漏水集于一点或数点,较后把点漏堵塞。


    1、孔洞漏水处理。有直接堵塞法、下管堵塞法和木楔堵漏法。


    当孔洞变小、水压力不大(水头在2米左右)时采用直接堵塞法。先根据漏水量大小,以漏点为圆心,剔成直径10~30毫米、深20~50毫米的圆孔,并冲洗干净,随后用水泥胶浆捻成与圆孔直径接近的锥形小团,待其将凝固之际,迅速堵塞于孔内,并向孔壁四周挤压,经半分钟,检查无渗漏后,表面抹防水面层。


    当孔洞与水压较大(水头高2~4米)时采用下管堵漏法。先将漏水处松散部分凿去,在孔洞底部铺碎石,上盖一层油毡,中间开一小孔,插入胶皮管,用水泥胶浆(水灰比0.8~0.9)将管四周封严,并使胶浆表面低于基层1~2厘米,使漏水集中于胶皮管流出,待胶浆达天一定强度,拔出胶皮管,按直接堵塞法将所留水孔堵塞,较后在四周100毫米范围内做四层刚性防水。


    当漏水孔洞不大、水压很大(水头在5米以上)时,采用木楔堵漏法。先用水泥胶浆将一铁管稳定于漏水处剔成的孔洞内,铁管比基面低2厘米,管的四周空隙用水泥和砂浆抹好,达到一定强度后,将浸过沥青的木楔打入铁管内并填入干硬性砂浆,表面再抹素灰和砂浆各一道,24小时后,经检查无漏水现象,可随同其它部位一起做防水面层。


    2、裂缝漏水处理。有直接堵塞法、下线堵漏法、下半圆铁片堵漏法。


    当水压较小的慢渗、快渗、急渗或急流水时采用直接堵塞法。先沿裂缝剔成八字形边坡沟槽,深约30毫米,宽约15毫米,洗刷干净后,将水泥胶浆搓成条形,待胶浆将要凝固时,迅速塞入沟槽中挤压密实,检查无渗漏后,用素灰和砂浆把沟槽抹平并扫毛,凝固后随同其它部位一起做防水层。


    当水压较大的慢渗或快渗的裂缝漏水时,采用下线堵漏法。先剔好沟槽,在沟槽底部沿裂缝放置一根小绳,绳长15~20厘米,绳径视漏水量而定。裂缝较长时可分段堵塞,每段留2厘米空隙。把将凝固的胶浆压在放绳的沟槽内并迅速压实,然后抽出小绳,再压实一次,使漏水顺绳孔流出,较后堵塞绳孔。在2厘米孔隙处,插入包有胶浆的钉子,使水顺钉眼流出,再用孔洞漏水直接堵塞法将钉眼堵塞。


    当水压较大的急流漏水时采用下半圆铁片堵漏法。先将漏水处裂缝剔成八字形边坡沟槽,沟槽底部每隔50~100厘米放上一个带有圆孔的半圆铁片,把胶皮管插入孔内,然后按裂缝漏水直接堵塞法分段堵塞,使漏水顺管流出,经检查无渗漏后,沿沟槽抹一层水泥浆和一层砂浆,达到一定强度后,再按孔洞漏水直接堵塞法拔管堵塞


    压力注浆补漏


    1、水泥(或水玻璃水泥浆)压力注浆补漏


    此法适用于一般地下结构修补较深、较大的孔洞及裂缝宽度大于0.5毫米的裂缝、施工缝、接缝漏水。这种补漏方法操作简单,补漏效果好,粘结强度高,对结构可兼起补强作用。水泥砂浆的稠度根据结构物漏水情况、漏水处缝隙大小等决定,水泥采用不低于325号的普通水泥。当孔隙较大时,可在水泥浆中掺入适量细砂或其它惰性材料。水泥浆在灌注时应经常搅拌,并过0.5毫米以下的筛孔后使用。采用水玻璃水泥浆液,应将水玻璃溶液徐徐加入已调配好的水泥中,搅拌均匀即可。


    水泥(或水玻璃水泥浆)压力注浆补漏的操作要点为:


    (1)、补漏前先杳明漏水部位,在该处凿孔眼,并清洗干净,用砂浆(或混凝土)固定排水(气)管及注浆管,并封闭管口四周,使水流集中于排水管排出。注浆管距离一般为0.5~1.5米,埋入深度不小于5厘米,注浆孔要交错布置,注浆管可使用直径19~25毫米的短钢管,遇强渗漏水时,则采用直径50~70毫米的短钢管。


    (2)、当水流全部被注浆管截取、管周及裂缝封闭砂浆已具有足够的强度时,可开始压浆。压浆次序应先内后外,自下往上地逐次进行。


    (3)、压浆使用的压力,取决于水渗漏程度、加固部位的密实情况和厚度。位于地下水位的结构,压力可高达0.6 ~0.8兆帕;20厘米以下的较薄壁板使用压力不宜超过0.3~0.4兆帕;对柱、梁及其它混凝土结构灌浆时,压力一般取0.4~0.6兆帕;对易于变形的砖石结构,则为0.1~0.3兆帕。


    2、环氧树脂注浆补强补漏 环氧树脂注浆方法可用于各种结构0.1毫米以上的裂缝,还可用于混凝土结构补强加固和粘结断裂构件。此法具有不受结构形状限制、粘结强度高、质量可靠、施工工艺简单、成本较低等优点。但本方法仅用于修补干燥裂缝,湿裂缝应经干燥后再修补。


    修补工具可根据裂缝大小选用。一般裂缝宽1.5~2毫米时,用注射器注浆较方便;较宽裂缝,宜用刮刀填塞胶泥;微细裂缝用毛笔涂刷较好;当渗漏面积较大时,宜采用环氧胶泥涂抹结构表面的方法;当裂缝较细、较深,结构本身需补强时,则采用压力注浆方法。


    补漏前,应将混凝土裂缝处洗刷干净,并充分干燥。注浆前,应沿裂缝全长用环氧腻子固定注浆嘴。注浆嘴的间距,竖缝为40~50厘米,水平缝为20~30厘米,纵横交错处及缝端均应设置,贯通缝应在两面交错设置。裂缝表面刮环氧腻子或涂环氧树脂进行封闭,待腻子或浆液凝固后,通风试气,如有漏气,应再封闭。


    注浆时,先将配好的浆液倒入罐内,旋紧罐口,将接头接 在注浆嘴上,开动空气压缩机,使压力达0.2~0.5兆帕,打开阀门,压缩空气即将浆液压入缝中,经3~5分钟,待浆液从邻近注浆嘴冒出后,即可用木塞将靠前个注浆嘴封闭,然后依次灌注直到全部灌完。竖缝的灌浆应先下后上,横缝则应由一端向另一端进行。环氧浆液采取自然养护,注浆嘴可在浆液硬化12~24小时后打下再用。


    3、丙凝注浆补强补漏 丙凝注浆适用于泵房、水坝、水池、隧道、岩基等工程堵水、补漏、防渗。它是以丙烯酸酰胺为主剂的四种化学材料,按一定的配合比加水配成甲、乙两液,分别用两种等量容器同时等压、等量喷射混合的方法,合成丙凝浆液,注入补漏部位。这种浆液粘度低,渗透性好,可在水压和十分潮湿的环境下凝聚,能长期确保良好的堵水性能,能耐酸、碱、细菌的侵蚀,并不受大气条件的影响,具有一定的强度和较好的弹性及可变性。


    丙凝浆液注浆前,应对漏水部位进行处理。处理方法及注浆嘴的埋设要求与环氧树脂注浆相同。注浆压力一般为0.5~0.2兆帕。注浆时压缩空气同时将甲、乙两液等量送到混合管,通过注浆嘴压入缝内。当检查注浆效果,必要时可重复注浆。


    4、氰凝注浆补强补漏 氰凝又称聚氨酯防水材料,是由多异氰酸酯和聚醚树脂产生反应制成的主剂(通常称预聚体)与一些添加剂组成的化学注浆液。这种注浆材料可以较长时间在密封情况下保存,聚合速度快,遇水后立即生成不溶于水的凝结体,凝胶有较高的抗压强度,堵水效果显著。凝胶时间可根据需要进行调配,由几秒至几十分钟。采用单液注浆,设备简单,使用方便。目前是国内外应用较广泛的灌浆补漏材料之一,适用于地下室、隧道、大坝、水池等结构的补漏和建筑物的地基加固。


    氰凝的注浆工艺与环氧树脂注浆基本相同。注浆孔应选择在漏水旺盛处及裂缝交叉处,注浆嘴间距为50~100厘米。混凝土裂缝表面应涂刷两遍预聚体作封闭层,埋管(或浆嘴)用水玻璃拌制1:2水泥砂浆进行稳固和封闭。灌浆控制压力一般应大于地下水压力50~100千帕。


    卷材贴面法补漏


    一般地下结构孔洞渗漏水,应在迎水部位挖开,表面清理干净后抹面,再分层铺贴卷材,表面用沥青胶封严。对较大面积的渗漏水,在结构物内部净空允许的情况下,可在结构内表面加铺二毡三油防水层,再作混凝土或半砖(外抹面)保护墙。对结构物裂缝或伸缩缝漏水,可在裂缝外壁沿裂缝或伸缩缝加铺卷材防水层,再砌砖保护墙。


    铺设卷材防水层时,应降低地下水水位,并保持表面干燥状态。卷材边部要用沥青胶粘实封严,不得有张口或翘边。保护墙应平整、砂浆饱满、密实。


    混凝土缺陷的修整


    混凝土表面缺陷(如麻面、露筋、蜂窝、孔洞、裂缝等)的修正,应按下列规定进行。


    1、面积较小且数量不多的麻面、蜂窝、露石的混凝土表面,可用1:2~1:2.5的水泥砂浆抹平。在抹砂浆之前,必须用钢丝刷或加压水洗刷基层,抹浆初凝后要加强养护。


    2、较大面积的蜂窝、麻面、露筋、露石的混凝土,应按其全部深度凿去薄弱的混凝土层和个别突出的骨料颗粒,然后用钢丝刷或加压水洗刷表面,再用比原来混凝土强度等级提高一级的细骨料混凝土填塞,并仔细捣实、抹光,然后进行覆盖,待混凝土初凝后,洒水养护。


    3、环氧树脂修补。当裂缝宽度在0.1mm以上时,可用环氧树脂灌浆修补.环氧树脂灌浆材料:以环氧树脂为基料,加入增塑剂、稀释剂和固化剂。


    配制方法 将环氧树脂、邻苯二甲酸二丁酯、二甲苯按比例称量,放置在容器内,在20~40℃条件下混合均匀后加入乙二胺搅拌均匀即可,配制量以1h使用完毕为宜。


    表面处理 修补时用钢丝刷清除混凝土裂缝表面处的灰土、浮渣或散层,或用丙酮洗刷裂缝处,使裂缝保持干净,把裂缝做成密闭性空腔并用专门压浆工具压入环氧树脂,使之充满裂缝,然后用环氧树脂掺入少量水泥制成腻子抹在裂缝处表面。


    4、对影响混凝土结构性能的缺陷,必须会同设计等有关单位研究处理。


    混凝土的养护


    混凝土拌合物浇筑成型后应及时进行养护。养护的目的是为混凝土正常硬化创造必要的温度、湿度条件,防止收缩开裂,保证混凝土达到设计要求的强度。


    自然养护:


    自然养护是指在日平均温高于5℃的自然条件下对混凝土采取的覆盖、浇水、挡风、保温等的养护措施。


    1、覆盖浇水


    对已浇筑完毕的混凝土应加以覆盖和浇水,并就符合下列规定。


    (1)、应在混凝土浇筑后的12h内对混凝土加以覆盖和浇水。


    (2)、混凝土浇水养护时间,对采用硅酸盐水泥、普通水泥或矿渣水泥拌制的混凝土,不得少于7d;对掺有缓凝型外加剂或有抗渗要求的混凝土,不得少于14d;对采用其它品种水泥时,混凝土的养护应根据所用水泥的技术性能确定。


    (3)、浇水次数应能保持混凝土处于润湿状态。


    (4)、混凝土养护用水应与拌制用水相同。


    (5)、当日平均气温低于5℃时不得浇水。


    2、塑料薄膜养护


    采用塑料薄膜养护,混凝土敞露的全部表面用塑料布覆盖严密,并应保持塑料布内有凝结水。


    若在混凝土表面不便浇水或覆盖时,宜涂刷或喷洒保护层,如薄膜养生液等,形成不透水的塑料薄膜,使混凝土表面密封养护,能防止混凝土内部水分蒸发,保证水泥充分水化。
    管廊渗漏水治理费用
    首先,从地下工程防水标准和适用范围来看,管廊属于构筑物,归入其他地下工程隧道类是合适的,如综合管廊仅包含给水、排水、燃气管道(燃气报警系统),达到二级防水标准:不允许漏水,结构表面可有少量湿渍,总湿渍面积不大于总防水面积的2/1000;任意100㎡防水面积上的湿渍不超过3处,单个湿渍的较大面积不大于0.2㎡;隧道工程还要求平均渗水量不大于0.05L/(M2 × d),任意100㎡防水面积上的渗水量不大于0.15L/(M2 × d),足以满足使用要求,即该类综合管廊从防水标准而言,二级设防的设计要求是合适的。
    但综合管廊通常涵盖高压电缆、弱电线缆,且应单独设仓,在综合管廊结构有湿渍或渗水情况下,意味着综合管廊内是潮湿的,容易引起高压电缆和弱电线缆连接件的锈蚀和高压电缆打火现象,严重影响负载端的设备正常运转及工程安全运营。因此,从适用范围和使用功能来看,包含高压电缆和弱电线缆的综合管廊的防水设防等级应为一级,这样的设定才更加科学、合理和安全。
    其次,从综合管廊的结构设计使用年限来看,《城市综合管廊工程技术规范》8.1.3条明确规定,综合管廊工程的结构设计使用年限应为100年。对照建设部《混凝土结构耐久性设计与施工指南》,根据耐久性要求,将结构设计使用年限分为100年、50年、30年3个等级,民用建筑地下工程设计寿命一般为50年,综合管廊结构设计使用年限应为100年,应该属于特别重要,至少也是重要建筑,而民用建筑的地下室尚且按照防水等级一级的要求进行设防,综合管廊防水按照二级设防是属于明显设防等级偏低,不满足结构耐久性要求。
    再次,地下工程的耐久性很大程度上取决于结构施工过程中的质量控制、质量保证以及使用过程中的维修和管理,为此建设部出版了《混凝土结构耐久性设计与施工指南》。该指南根据耐久性要求将结构设计使用年限分为100年、50年、30年3个等级,地下工程的设计寿命一般超过50年,因此本条增加了“应根据结构耐久性”做好防水方案的规定。且防水设计应做到定级准确、耐久适用;地下工程防水方案应根据结构设计、材料选择、结构耐久性等确定。
    地下工程应进行防水设计,并应做到定级准确、方案可靠、施工简便、耐久适用、经济合理。地下工程防水方案应根据工程规划、结构设计、材料选择、结构耐久性和施工工艺等确定。由于钢筋混凝土多孔多相特性,从理论上来说就是渗透系数较小的透水体,考虑到结构极限荷载设计以及现场施工因素,在工程实践上更是个透水体,地下水对地下工程的混凝土结构、钢筋侵蚀破坏已是一个不容忽视的问题,可靠的地下工程防水层有效隔绝地下水对结构的影响,确保结构的耐久性,而防水系统的可靠性及耐久性即来自防水设防等级、防水材料选择、防水层设防道数、防水层厚度、柔性防水层与刚性防水满粘复合效果,要想达到结构设计使用年限100年,防水应按一级标准进行设防。
    此外,地下综合管廊工程要以当代国际水准为标准,建设时应根据100年的设计使用年限和环境类别进行耐久性设计,按照城市生命线工程抗震减灾的要求,做到乙类建筑物的抗震设计和抗震建设。按照要求,管廊建设要把好原材料质量关,确保工程建设符合质量验收标准要求;要考虑全寿命周期费用较优的要求,减少运营期的维护和维修费用。
    但根据全国建筑渗漏现状调查,地下室有57.51%平均渗漏率,地下隧道更有“十隧九漏”、“十缝九漏”说法,防水行业也存在着令人尴尬的、令行业蒙羞的“3个65%”,地下渗漏现象愈演愈烈,每年用于渗漏维修的成本远高于新建防水造价。理论与实践的差异,往往导致事不遂人愿,提高综合管廊的防水设防等级势在必行。据了解,因对于综合管廊防水工程的不重视,目前部分地区的综合管廊项目已出现渗漏现象,新建工程变维修工程。
    综上所述,综合管廊工程防水设防等级应为一级。希望相关建设单位引以重视,提高综合管廊的防水耐久性要求,并针对具体的工程,提供系统的、专项防水解决方案,确保“百年基业”常青。
    综合管廊工程防渗堵漏找鸿飞防水堵漏公司专业防水堵漏地下漏水堵漏、侧壁裂缝渗漏、底板涌水堵漏、管片接缝堵漏、穿墙管件孔洞堵漏封堵。
    鸿飞防水堵漏工程公司拥有国家特种工程专业承包资质是由从业防水堵漏行业十余年的堵漏能手与国内防水堵漏材料研发专家强强联合,为国内的公路隧道,地铁隧道,高铁隧道堵漏;地下室,地下综合管廊,地下通道,地下过水涵洞堵漏以及水利水电等防水堵漏工程提供较专业的技术支持,技术咨询及技术服务。
    欢迎访问堵漏公司_防水堵漏公司_鸿飞防水堵漏工程公司,我公司专业承接隧道堵漏,地下室防水堵漏维修,桥梁防水防腐,市内地下管道堵漏,区域涵洞堵漏,范围水池堵漏,电梯井堵漏,电缆沟堵漏,矿井巷道堵漏等工程防水堵漏,因为专注,所以专业!因为用心,所以放心!
    鸿飞防水堵漏工程公司官方:

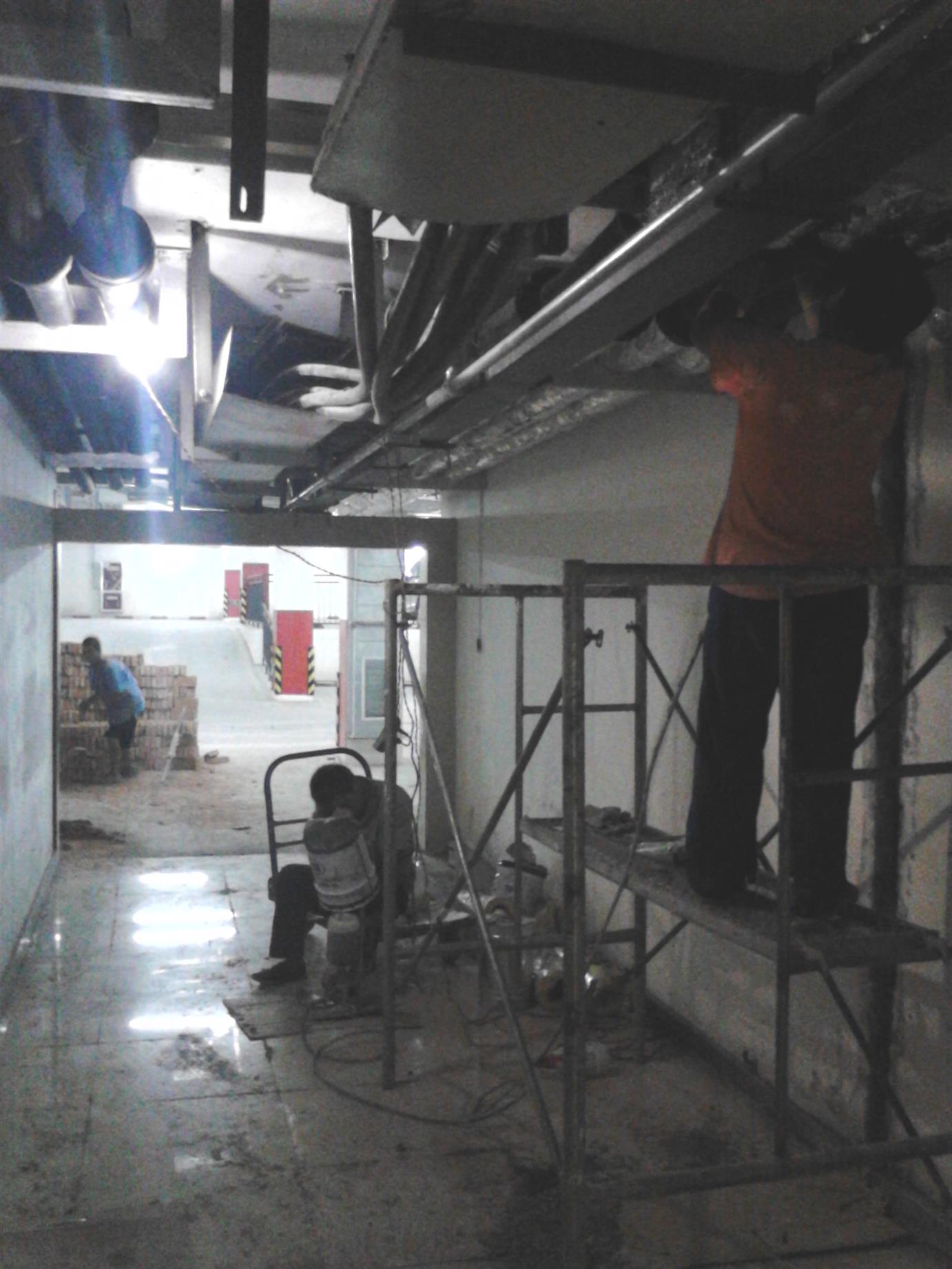

    管廊渗漏水治理费用
    1、工程概况
    结合我公司多年地下工程防水堵漏成功经验,特制定出一套切实可行的施工方案,供业主参考。
    2、渗漏水渗漏一般成因及危害
    2.1缝隙渗漏成因
    地下室沉降不均,导致原有的防水层被破坏。
    由于上述诸方面原因,而造成电缆沟无法按原设计要求正常使用。
    A.表面渗水:
    a.混凝土抗渗等级达不到设计要求或原材料不合格、配合比不准确、混凝土运输或浇灌过程中产生离析;
    b.振捣不当,漏振或振捣时间不够;
    c.养护不当,养护时间过迟,养护天数不够或每天掩护次数不能满足,致使混凝土早期脱水。
    B裂缝渗漏:
    a.造成混凝土收缩裂缝的主要原因有混凝土骨料不洁净,含泥量大,配合比不准确,振捣方法不当,养护不及时等,以及大体积混凝土水泥水化热造成的温度裂缝等。
    b.混凝土孔洞、蜂窝渗漏:混凝土孔洞、蜂窝产生的原因大致有混凝土配合比不准确,振捣不密实,模板漏浆,较高较大的构件未分层浇捣因漏振而产生蜂窝,混凝土离析石子成堆形成特大蜂窝等。
    C.施工缝渗漏:
    a.施工缝留置位置不当,主要表现在底板与墙交接处施工缝留在底板和墙面垂直施工缝;
    b.施工缝位置未清理干净,松动颗粒及水泥薄膜未剔除;
    c.接槎处模板不密实造成漏浆;
    d.浇灌混凝土时,施工缝处未进行铺浆处理;
    e.投料不当,混凝土粗骨料集中;
    2.2渗漏危害
    电缆沟缝渗漏水,会使电缆沟混凝土的氢氧化钙溶失,PH值变小,容易导电缆沟外壁发生龟裂,从而影响到电缆沟的使用年限。
    3、电缆沟渗漏水综合治理
    首先对渗漏水处的孔洞、松散等重大缺陷部分进行仔细查找处理。这一步是整个堵漏的关键,一定要认真的、精心仔细地不厌其烦的做好。只有在此基础上方可进行第二步堵漏处理工作。堵漏效果与材料关系十分密切,材料为堵漏技术提供基本条件和起着保障作用,优越性能的,高品位的材料较终要在使用技术中体现出来,无论什么材料它一定要与堵漏技术操作相匹配、相适应。因此,本工程防水、堵漏选用材料为:特配制和生产的快凝、膨胀的堵漏型高分子材料用于堵漏修补;
    3.1施工原理
    3.1.1注浆法综述
    a.注浆是一种新型化学注浆堵漏技术,它采用双液注浆。将按比例称好的三种原料加水搅拌制成甲液,按比例称好的固硫加水搅拌制成乙液,当两种液体混和后即发生聚合反应,30秒钟初凝,2-3分钟反应完毕,终凝成胶体。注浆采用水溶形式注入结构层,浆液粘度低,渗透性好,可注入0.1mm以下的裂缝;浆液可在潮湿、水速大、水量多条件下凝聚;凝胶还具有抗渗性好、遇水膨胀、耐侵蚀等特点,胶体抗压强度0.01-0.06MPa,抗拉强度为 0.02-0.04MPa。
    b.注浆法主要使用于漏水量较大、水流分散、不利于封堵裂缝及个别出水点、面。根据裂缝状况确定封堵位置。进行内部注浆,以­獗账魍ǖ兰傲逊欤蚴顾飨喽约校阌诜舛隆B┧­笥­/FONT>150mL/min 的集中出水点,采用引水注浆的方法进行堵水。先在出水点上钻孔,钻孔深度以不穿透结构层,不小于20cm 为宜,这样既可避免注浆时出现浆液超扩散现象,又可疏通出水点周围盘根错节的细微裂隙,起到泄压作用。然后将孔内的碎石浮碴清理干净,用速凝胶泥把外径为 25mm 的塑料软管埋入引水孔内,再用砂浆修整口部。
    3.1.2注浆具体施工步骤
    a.表面清洗:把裂缝左右约10cm的混凝土表面清洗干净,找到缝隙的位置及水源。
    b.割缝或钻孔:在渗水缝隙左右各3cm处用切割机割深为6-8cm的缝,为凿槽做准备。
    c.凿槽:人工凿出深度为8cm(施工缝)或6cm(衬砌裂缝)的槽,一般凿成内大(6cm)外小(4cm)的倒梯形槽,保证外敷防水层有2-3cm厚。
    d.预埋注浆管:针对于供水管道与埋套管缝之间漏水,先对漏水点凿毛深度不大于70mm,用水冲刷干净后,安装麻丝绳,再用封堵材料进行封堵预埋1-2个注浆管导流。
    e.注浆:等封堵材料防水砂浆达到一定强度后,从注浆管注入浆液;根据旁边相应注浆管流出浆液情况判断注浆效果,力求浆液充满缝隙并分布均匀;注浆压力控制在0.3-0.4MPa,一般通过现场测试确定;注浆完成后,用铁丝扎牢注浆管口,以防浆液流出;等浆液硬结后,割断注浆管。
    f.刷浆找平:等防水砂浆达到一定强度后,喷湿修复区域,刷1:2普通砂浆找平,厚度0.5-0.8cm。
    g.养护:在3天内进行喷水养护
    3.1.3注浆原则
    点漏注浆先注水量较小者,后注较大者;环向裂缝由下向上依次注浆;水平或斜裂缝由水量较小端向较大端注浆;面漏由周边向中心依次注浆。
    3.1.4注浆结束标准考虑因素
    以表面渗漏水是否已经有效封堵为原则。注浆时的疏导封堵技术措施:在布孔上应考虑注浆时对已有渗漏水的封堵,在注浆时应进行疏导注浆,即先注稀浆,当渗漏水中有浆液溢出时则逐渐改变浆液浓度,调节浆液的凝胶时间,使渗漏水处通过注浆由内向外疏导封堵。如果注浆时部分渗漏点不能达到溢浆目的,则进行渗漏点设孔注浆,从而达到由外向内的浆液填充并封堵。
    3.2渗漏部位分类治理
    3.2.1伸缩缝渗漏治理方案
    伸缩缝(变形缝)是极易产生漏水的特殊部位,根据甲方要求及工程实际情况,需要对裂缝渗漏部位进行防水注浆堵漏,据具体情况再次进行抗压密封剂刚性防水保护层施工。
    a.先将施工缝处凿一条深40mm,宽60mm的“V”型缝,用水冲洗干净。
    b.固定注浆通道及注浆管
    用2.5级以上普通硅酸盐水泥固定注浆通道PE泡沫条,在固定PE泡沫条时,每隔50cm左右埋设一根注浆管,注浆管采用10-13mm的耐压橡胶软管,该管已作为引水管又作为注浆管用。
    c.注浆堵漏止水和柔性密封防水施工
    从一侧开始注高分子注浆材料注浆压力控制在0.3-0.5MPa之间,待注浆的旁边一孔冒浆时可停止注浆,并关闭阀门后再从另一孔注浆堵漏,然后依次顺序进行,待全部注浆完毕后观察有无渗漏,如个别地方仍有渗漏可以从较近的一孔补充注浆直到不漏为止。割管后再做密封剂施工。
    3.2.2 大面积(蜂窝)渗漏治理方案
    a.面层法:适用于结构的大面积渗漏水治理。一般情况下,大面积渗漏水治理无法迎水面进行,只能在背水面处理。对于混凝土轻微渗水,可用抗压密封剂涂抹在混凝土表面,用刮板施工,一般施工2-3遍,直至不见水影为止。对于有明显渗漏水的孔洞和缝隙,按孔洞和裂缝渗漏水处理的方法,逐个进行止水处理。对于混凝土结构表面,出现水压较小的不甚严重的慢渗漏水时(如冒汗、洇湿等)可于背水面涂刮抗渗漏剂,使表面形成一层不透水的覆盖层,起到防渗作用。具体做法为:将基层表面处理平整光滑,凹凸不平处用水泥砂浆填平、压平抹光,同时除去基层表面灰尘、油污等,以利防水层粘结牢固。上述工作完成并检查合格后,即可使用抗渗漏剂施工。
    b. 注浆法:遇有大面积渗漏水时,也可采用注浆方法处理,根据渗漏水情况可在结构上布置注浆孔,可布点成梅花形、三角形或一字形,然后进行注浆处理,以在结构内部形成防水帷幕。此外,还可采用“面层封闭注浆”的方法,即先下管,然后用抗压密封剂大面积抹面,待防水涂层强度达到要求后,从注浆孔注浆堵水。
    3.2.3、孔洞、点渗、预埋件、穿墙管道渗漏治理方案
    A.孔洞、点渗渗漏治理方法
    a、堵漏法:用无机堵漏材料直接堵塞。遇到孔洞较小或孔洞较大但水压不大的慢渗漏水情况时,可采用无机防水堵漏材料直接堵塞。
    操作程序为:根据渗漏水情况,查出漏水点,以渗漏点为圆心凿洞(直径为1-3cm,深为2-5cm),孔洞壁尽量与基面垂直,并用清水冲洗干净,用堵漏材料捻成与孔洞形状相近的锥团形,待其开始凝固时,迅速压入洞内,并向孔洞壁四周挤压密实,使堵漏材料与孔洞壁紧密结合,堵漏完毕经检查无渗水现象时,即可用聚合物水泥砂浆抹压至与板或墙面平齐。
    b、下管法:适用于孔洞水压较大的急流或涌水的渗漏水处理。具体作法为:清除漏水处空鼓的面层及粘结不实的石子,然后剔成孔洞,深度视渗漏水量而定。在洞底铺一层碎石,碎石上盖一层与孔洞大小一样的铁皮或油毡片,并在其上开一小口,将胶管插入孔中,使水顺管流出,然后用速凝材料把引水管周围孔洞一次灌满,待堵漏材料开始凝固时,用力把孔洞四周堵漏胶泥挤压密实,并使胶泥表面低于结构面不小于1.5cm,堵塞完毕并经检查无渗漏水后,拨出胶管,堵塞孔眼,较后用抗压密封剂分层抹压至板面齐平。当孔洞漏水压很大时,可采用木楔等堵塞孔眼,将水止住,并用堵漏材料封堵。经检查无渗漏水后,用聚合物水泥砂浆或抗压密封剂作防水层。治理孔洞渗漏水也可采用嵌缝法,即在剔槽中采用堵漏材料堵塞止水后,用双组份聚硫密封剂嵌填沟槽,较后连同其他部位作防水层。另外,对于地下结构出现的孔洞渗漏水情况,还可采用注浆法进行堵漏,可单孔注浆或于孔洞周围钻孔注浆。
    管廊渗漏水治理费用
    管道当时敷设在河边,检查井底板施工的时候因为有地下水,施工单位也没按规范做流槽,现在底板漏水得很厉害,直接导致污水厂进水水质不达标,施工单位及业主单位十分着急,在多家了解后选择了鸿飞堵漏公司进行带水堵漏处理。靠前时间问题得到了解决处理。环保通过鸿飞堵漏赢得了业主单位及总包方的一致好评。鸿飞防水堵漏工程公司拥有国家特种工程专业承包资质是由从业防水堵漏行业十余年的堵漏能手与国内防水堵漏材料研发专家强强联合,为国内的公路隧道,地铁隧道,高铁隧道堵漏;地下室,地下综合管廊,地下通道,地下过水涵洞堵漏以及水利水电等防水堵漏工程提供较专业的技术支持,技术咨询及技术服务。
    欢迎访问堵漏公司_防水堵漏公司_鸿飞防水堵漏工程公司,我公司专业承接隧道堵漏,地下室防水堵漏维修,桥梁防水防腐,市内地下管道堵漏,区域涵洞堵漏,范围水池堵漏,电梯井堵漏,电缆沟堵漏,矿井巷道堵漏等工程防水堵漏,因为专注,所以专业!因为用心,所以放心!
    鸿飞防水堵漏工程公司官方:
    -/gjdaei/-

    http://www.hfjzhu.com
