热门搜索:

西安鸿飞建筑工程有限公司:承接各类建筑渗漏堵漏公司,西安堵漏公司,西安防水堵漏,水堵漏工程,水池渗漏堵漏,屋面防水翻修,隧道渗漏水堵漏,地下车库渗漏堵漏,地下底板渗漏治理,电梯基坑渗漏堵漏,电缆沟堵漏,污水池堵漏,地铁隧道堵漏,伸缩缝堵漏,沉降缝渗漏治理工程。

    绿地防水维修费用

    更新时间:2020-09-25   浏览数:9
    所属行业:维修 特殊/专业行业维 特殊/专业维修
    发货地址:新疆维吾尔自治区石河子市新城街道
    产品规格:
    产品数量:9999.00个
    包装说明:
    单 价:面议
    地下室堵漏公司水池堵漏公司电缆沟补漏公司找鸿飞专业防水堵漏公司鸿飞防水堵漏公司主要以建筑防水防潮、堵漏工程施工、防水设备及防水材料营销为主体,集技术咨询、施工、营销于一体的新型专业防水公司。拥有国家特种工程专业承包资质,专注建筑渗漏水治理工程及混凝土裂缝缺陷补强加固修复等工程。 鸿飞堵漏公司依托自有资源联合国内知名防水专家2005年创办西北建筑防水网,公司以鸿飞防水为工程服务商标、鸿飞加图标为防水卷材系列商标、以及郝师傅防水涂料系列商标的产权拥有者。采用网络加市场的拓展模式,近年来完成了众多国家重点工程的防水堵漏及屋面防水工程。公司不断的开拓创新,引进新产品、新工艺、摸索和完善堵漏防水系统建设。开拓和树立拓展市场,以品质树立,以信誉赢得市场。 鸿飞堵漏公司立足防水市场,放眼西北地区防水行业,多年来积累了丰富的施工经验,总结了多套传统与现代工艺相结合的堵漏防水的方法,能针对不同情况因地适宜合理选材科学施工,达到止漏防水之目的,在建筑防水堵漏的技术方面,长期与国内知名防水专家交流学习,摸索和引进新的产品与技术针对疑难渗漏的修补,防水堵漏治标又治本,并以先进的施工工艺、科学合理的施工方案、严格规范的施工操作,确保优质的工程质量、热情周到的服务,在业主、施工单位及同行业中都享有良好声誉。 公司专业承接新旧屋面防水工程、外墙防水防渗;水池防水、隧道堵漏、桥梁防水、地下室防水工程、电梯基坑渗水治理等建筑防水堵漏工程;高压灌浆机及配套附属耗件的销售;防水涂料、防水卷材、化学灌浆材料等的销售。 公司针对防水工程免费进行施工现场勘查、制定施工技术方案、申报施工价格。 对防水工程施工质量,根据客户选材施工,整体防水承诺5年质保服务,在保修期内实行每年一次免费质量维护和用户回访制度。防水工程竣工后,提供防水施工质量保修联系卡,作为保修依据,对施工质量实行跟踪服务。 企业宗旨:以“品质赢市场、信誉促发展”为宗旨,以“科技、诚信、奉献、满意”为发展战略 公司欢迎各建设单位、企事业单位前来洽谈合作相关业务,我们将竭诚为您服务,共同开创鸿飞防水的新纪元。

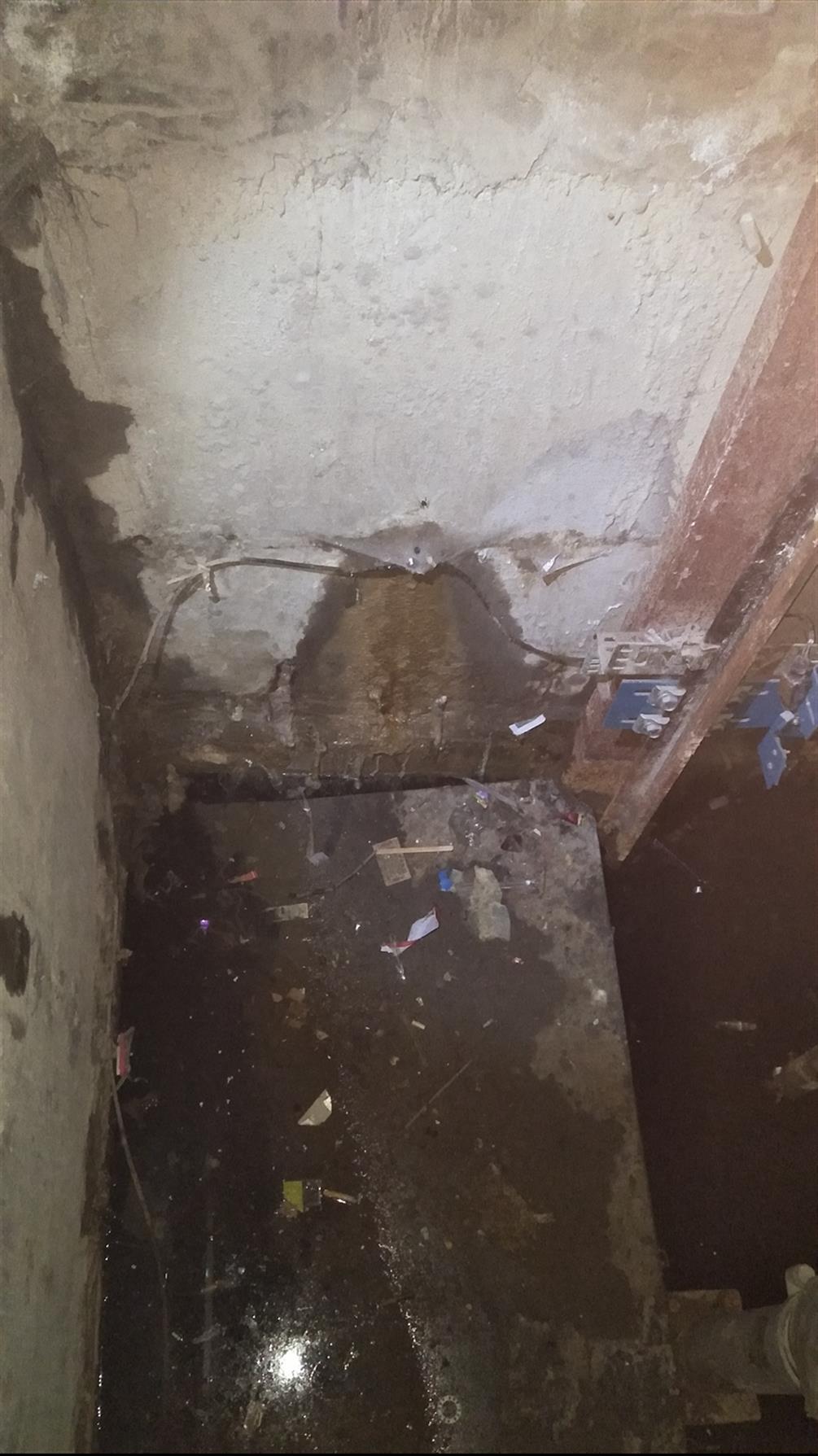

    绿地防水维修费用
    冷却塔防水堵漏
    火力发电厂冷却塔防水堵漏施工技术
         冷却塔防水部位的施工,应严格按施工工艺进行,施工人员应充分了解和认识水塔防水的重要性,工程监理人员应严把质量关。目前,冷却塔防水材料较多,在选择冷却塔防水材料时,要充分考虑当地气候条件,搞好调研工作。
         1、冷却塔渗漏情况分析 冷却塔工作在水环境中,它的整体都与水接触,其防水问题是施工质量的基本保证。渗漏不仅损失大量水,而且使整个塔遭到冻胀及腐蚀破坏,缩短了塔的使用寿命。渗水往往发生在储水池的伸缩缝、池壁与环基的结合处及筒壁上。调查发现,处于高地下水位区域的某些塔,储水池施工完毕后,撤去池周围的排水井点,立即有地下水由上述部位渗出,甚至出现涌水现象。
         修补时发现,地下水是从垫层砼疏松处沿伸缩缝和池壁根部有蜂窝处渗出。位于低地下水位区的塔,投产前看不到渗水,只能在运行中不断补充水,久而久之必然会造成停产修复,给电厂带来经济损失。 通常在筒壁上,看到的泛白区域,也是由渗水造成的。这类渗水发生在施工缝、对销螺栓孔及筒壁上。
         筒壁渗水带来的危害是:腐蚀砼中的钢筋;渗入砼中的水分在冬季发生冷胀(水冻胀后体积增加9%),使筒壁脱皮、剥落而破坏。此类现象,如不及时处理,将导致砼不断脱落,钢筋保护层逐步损失,终将影响冷却塔的结构受力,影响其结构的安全性和耐久性。
        2、渗漏原因分析:1.垫层 ;   2.防水层;   3.伸缩缝;4筒壁;
       ①未按抗渗砼配合比的要求进行操作;②施工缝墙面不均;③模板隔离剂不当 ;
    人字柱人字柱形成冻害的原因有:
       ⑴砼原材料配合比不准确,导致水灰比偏大,砼内部形成孔隙或砂、石含泥量超标,水泥灰与骨料粘结不密实,形成水可侵入的孔隙而遭到冻胀;
       ⑵人字柱在表面防腐处理时,其内部未完全干燥,由于水气蒸发而导致表面防腐层产生破损,水侵入砼表面毛细孔而冻胀剥落。
        3、渗漏防治措施 通过上述渗漏原因的分析,可有针对性地防治冷却塔的渗漏及冻害。⑴垫层砼按有效配合比配制,计量准确。砼原材料先试验后使用,超标料不得用于工程施工。
        ⑵垫层砼浇筑前,应将基层提前洒水湿润,防止砼水分过早散失而影响正常浇捣。
        ⑶垫层应适当洒水养护,防止开裂。一旦开裂,必须处理。
        ⑷垫层平整度必须达到规范要求。
        防水层缺陷分析:
        ⑴在涂刷前,沥青防水层必须保证垫层干燥,表面要清理干净;刷冷底子油,以保证与基层可靠结合。
       ⑵沥青应选用60号石油沥青。
         伸缩缝渗漏
    伸缩缝可采取加止水带的方法防渗漏。如采用留缩后再处理,则缝内必须清理干净,确保无杂质,且必须干燥,然后以下述/种方法之一嵌缝:
        ⑴沥青麻油嵌缝⑵沥青拌黄砂嵌缝:⑶沥青防水油膏嵌缝。
    筒壁渗漏
        ⑴砼原材料必须合格,计量准确,外加剂型号必须符合防渗漏要求。钢模板不得使用废机油做隔离剂,应使用脱模剂。
        ⑵砼骨料含水率应经常测试,并及时调整拌和水,以保证水灰比。
        ⑶施工缝处凹槽必须整齐,消除松动的骨料,再次浇筑时,提前洒水湿润并洒“接槎灰”。通筒壁的对拉螺栓孔应堵好。
    人字柱冻害
         ⑴预制人字柱砼材料必须试验合格。
         ⑵人字柱必须振捣密实。
         ⑶采用刷树脂防腐时,必须保证砼干燥,且防腐应满足高标准质量的要求。
    鸿飞防水堵漏工程公司拥有国家特种工程专业承包资质是由从业防水堵漏行业十余年的堵漏能手与国内防水堵漏材料研发专家强强联合,为国内的公路隧道,地铁隧道,高铁隧道堵漏;地下室,地下综合管廊,地下通道,地下过水涵洞堵漏以及水利水电等防水堵漏工程提供较专业的技术支持,技术咨询及技术服务。
    欢迎访问堵漏公司_防水堵漏公司_鸿飞防水堵漏工程公司,我公司专业承接隧道堵漏,地下室防水堵漏维修,桥梁防水防腐,市内地下管道堵漏,区域涵洞堵漏,范围水池堵漏,电梯井堵漏,电缆沟堵漏,矿井巷道堵漏等工程防水堵漏,因为专注,所以专业!因为用心,所以放心!
    鸿飞防水堵漏工程公司官方:
    pard
    绿地防水维修费用
    地铁隧道堵漏防水补漏维修找鸿飞专业地铁隧道堵漏公司盾构管片渗漏水堵漏补强加固技术好


    1,高速公路过江,地铁路隧道工程施工沉降,伸缩缝,池底裂缝渗漏水防水堵漏施工。
    2,地下基础建筑工程,地铁工程,人防工程,污水处理池等混凝土结构渗漏水堵漏施工。
    3,地下室,地下车库,地下通道,热力管道,基坑等各类地下工程渗水堵漏施工。
    4,水池,电缆沟坑,矿井通道,电梯井,基础坑工程施工缝渗漏水堵漏带水作业施工。
    5,混凝土结构,冷却凉水塔循环通道,管道,污水处理池工程渗漏水处理堵漏施工。
    6,涵洞,沉井,水泵房,大坝,桥面,屋面,隧洞,取排水工程渗漏水治理堵漏施工。
    7,水利工程的水库坝体灌浆,输水隧道裂缝堵漏,防渗,坝体混凝土裂缝的防渗补强。
    地下室堵漏施工措施
    根据工程的重要性和使用中对地下室堵漏的要求,确定地下工程的地下室堵漏等级,针对工程中不同的部位采用“防,排,截,堵”相结合,刚柔并济,因地制宜,综合治理。
    2.1 防排结合
    地下基坑采用水泥搅拌桩重力式挡墙支护,使其基坑周边形成止水帷幕,并经降水设计, 在支护基坑内布置深井降水点。
    在地下室土方开挖前, 启动井群水泵进行降水,使得在地下地下室堵漏砼施工过程中,地下水位始终保持在地下室堵漏层以下30cm。基坑周围的地面水排入四周的明沟内, 保证了地下室结构地下室堵漏施工期间不带水带泥施工。
    2.2 刚性地下室堵漏
    确定地下室工程地下室堵漏砼的抗渗等级,结构自地下室堵漏砼采用泵送UEA 补偿收缩砼,UEA 掺大量为胶凝材料的8%~10%。UEA的限制膨胀率为2~4 × 104-4 可使砼强度提高10%~30%,抗渗性提高2 倍,抗冻性,抗硫酸盐性也大为提高, 对钢筋无锈蚀作用,还有缓凝作用的优点,可补偿砼的温差收缩, 再掺入缓凝减水剂复合使用是减少大体积砼开裂的优措施之一, 它能有效抑制砼内部的空隙率, 加大其界面的密实性,从而达到地下室堵漏的目的。
    (1)大体积砼基础的整体性要求高,因此砼应分层浇筑,分层振捣(一般为30cm~40cm)。
    2.3 柔性地下室堵漏水泥基地下室堵漏涂料基层要求平整,干净,湿润,有足够的强度,阴阳角做成圆弧形。液料和粉料按1∶1 配比并充分搅拌后使用,配好的涂料应及时用完;施工顺序为先阴阳角等节点细部附加层增强处理, 再立面施工。施工时,若基层过于干燥,需用稀释料打底一道,首道遍涂覆应薄一些,涂覆时需均匀。一般为3~5 遍,用量为(3~5)kg/m2。待首道遍涂膜表干后,即可进行第二遍涂覆, 第二遍涂覆方向应与首道遍垂直。以后各遍以此类推, 直层厚度达到1.5mm。本涂料含有水泥成分,易与水泥类材料粘结,因此,可在本涂层上直接进行水泥砂浆,砌体材料等保护层施工,但需在地下室堵漏层实干后进行。地下室外墙完成地下室堵漏处理后, 在基坑与外墙间隙采用粘性土回填,以改变土层环境,人为的降低基坑内土层的渗透能力, 进而达到地下室堵漏的目的。
    2.4 后浇带地下室堵漏处理
    后浇带的砼属于二期砼与一期砼的交接处,是地下室堵漏功能中的薄弱部位,非常容易引起渗漏,应特别予以注意。因此,为了防止出现垂直裂缝, 在原设计图的基础上,另增加了多条伸缩后浇带,以保证每30m~40m 左右设置一道后浇带。后浇带板厚中间设置了一道通长封闭式钢板止水带,连接处采用满焊,以提高后浇带的地下室堵漏质量。后浇带处砼施工前, 先将两侧木模或细铁丝网拆除,清理表面较松散的砼,表面凿毛,湿润48h 以上,并检查模板是否漏浆。后浇带处应加设一遍地下室堵漏涂料, 且按设计要求在底板后浇带处还应加设一层100 厚1.4m 宽的砼垫层,内配Φ 12@200 双向钢筋网。后浇砼与两侧现浇混凝土的施工间隔时间为2 个月。后浇砼施工温度应低于两侧现浇砼施工时的温度, 这是为了减小内部砼与外层砼之间的温差梯度, 从而减少因限制下的冷缩变形而产生的裂缝, 有效地保证后浇带施工质量。砼终凝后即进行麻袋覆盖兼浇水养护, 养护时间一般不小于l4d。
    3 渗漏治理方案
    3.1 外墙处渗漏
    将外墙渗漏处剔凿清理, 寻找较大漏水点,打注浆眼,采用0.3Mpa 压力化学注浆堵水,将地下室堵漏砂浆空鼓处进行剔凿清理,重新分层抹2mm~3mm 地下室堵漏素浆( 水泥∶地下室堵漏剂=1∶0.5~0.8),10mm~15mm 地下室堵漏砂浆(水泥∶中砂∶地下室堵漏剂=1∶2.5∶0.8)各两遍,地下室堵漏剂采用脂肪酸地下室堵漏液。
    3.2 穿墙管处渗漏
    将穿墙管四周松动的混凝土凿开, 清理干净后,用地下室堵漏嵌缝油膏热灌注冷凝作地下室堵漏层, 再分层抹2mm~3mm 地下室堵漏素浆,10mm~15mm 地下室堵漏砂浆两遍。
    3.3 施工缝处渗漏
    将施工缝渗漏处沿缝凿槽, 清理干净后,在漏水较大部位处埋设引水管理,把缝内主要漏水引出缝外,然后打注浆眼,进行0.3Mpa 压力化学注浆, 用快速堵漏灵做5mm~ 10mm 地下室堵漏层,再分层抹2mm~ 3mm地下室堵漏素浆,10mm~15mm 地下室堵漏砂浆两遍。
    3.4 其他渗漏
    针对场内上,下水管道漏水的实际情况,分别处理管道,使之达到不渗漏,同时,加强大厦周围有方向排水工作,增设排水沟,使大气降水,地表水能有方向排程影响范围外,以降低地下水位,减轻其对地下结构的压力,使地下地下室堵漏工程免受侵蚀破坏。
    4 结语
    地下室堵漏施工是建筑工程地下室堵漏的一个重要组成部分。针对不同的工程渗漏情况,本着“防,排,截,堵”相结合,刚柔并济,综合治理的原则进行治理,确保了地下室堵漏工程的施工质量。
    绿地防水维修费用
    隧道大部分渗漏水位于矮边墙施工缝处,个别隧道边墙壁、拱腰、拱顶施工缝处渗水、综合接地预埋钢筋位置,拱顶基本上没有漏水。从渗漏水部位分析,总结得出渗漏水大致有以下几个原因产生:


    地质原因:隧道渗漏水地段地质情况一般为节理裂隙发育,地下水发育,或地质受构造影响,局部分布裂隙节理发育带,局部渗漏较严重,地下水为基岩裂隙水发育。


    光面爆破效果不好,造成隧道开挖轮廓凹凸不平,有棱角。初期支护,喷射混凝土没有把凹凸面补平,平整度达不到规范要求,容易把防水板刺破,出现渗漏水现象。


    节理裂隙发育,地下水往裂隙处渗出,在初期支护喷射混凝土前,没有对裂隙水进行处理,造成二次衬砌部分地方,铺设防水板及浇筑混凝土不到位,出现渗漏水现象。


    安装纵向盲管时,特别是矮边墙部分,纵向盲管没有用防水卷材半裹,造成部分地下水发育地段,矮边墙出现渗漏水现象。


    水平施工缝和环向施工缝,现场随意凿槽,安装止水条,造成施工缝处出现渗漏水现象。


    防水板热熔焊接不到位,也是造成渗漏水现象。


    初期支护,锚杆钢筋头处理不到位,进行喷射混凝土,很容易刺破防水板,造成渗漏水现象。


    隧道周围裂隙水中钙物质较多,造成了隧道排水系统,特别是导水盲管的堵塞。


    漏水处理方案


    隧道渗漏水的治理,应根据漏水的水源、类型、部位以及漏水量,确定治理方案和选择材料。根据现场调查成果,确定隧道渗漏水治理原则为:拱部堵排结合,综合治理;边墙以排为主,局部水量大的区域堵排结合;先拱后墙,先堵后排,循序进行。


    二次衬砌后注浆


    二次衬砌后有渗漏水时应采用二次衬砌内注浆,注浆应根据二次衬砌渗漏水情况布置,孔深为二次衬砌厚度的1/3~2/3之间。二次衬砌内注浆可采用电锤钻孔,注浆泵注浆,注浆材料选用可灌性好、粘结立强、流动性好、稳定性好、结石率高、快凝早强、凝结时间可调的水泥-水玻璃浆液。配合比:425#普通硅酸盐水泥:水玻璃:水=1:0.5:0.8;注浆压力控制在0.5MPa范围内。注浆原则:由下部孔眼向上部孔眼压注,以确保地下水被封堵在二次衬砌背后;由无水地段向有水地段压注,由水少地段向水多地段压注,以使水流汇集,便于引排。


    凿槽引排


    此方法主要使用于拱、墙单点线流、股流、射水等水量较大的渗漏处。根据雷达检测提供的裂缝状况确定引排位置。施工步骤如下:


    表面清洗:把裂缝左右约10cm的衬砌混凝土表面清洗干净,找到缝隙的位置及水源;


    割缝或钻孔:在渗水缝隙左右各3cm处用切割机割深为6~8cm的缝,或用冲击钻每隔2cm钻孔,为凿槽做准备;


    凿槽:人工凿出深度为8cm(施工缝)或6 cm(衬砌裂缝)的槽,一般凿成内大(6cm)外小(4cm)的倒梯形槽,保证外敷防水层有2~3 cm厚;


    埋管:在槽底埋设φ50弹簧半管直至边墙底部,用锌铁皮固定,边墙底部至纵向排水沟用φ50PVC圆管连接;


    封填:分两种情况:针对于施工缝,先用遇水膨胀橡胶止水条嵌缝,然后再封填防水砂浆;针对于衬砌裂缝,直接封填防水砂浆;


    刷浆找平:等防水砂浆达到一定强度后,喷湿修复区域,刷1:2普通砂浆找平,建议厚度0.5~0.8cm;


    养护:在14天内进行喷水养护。 防水砂浆配合比:425#普通硅酸盐水泥:BR增强型防水剂:BR-2粉:砂:水=:.:.::.。


    预防漏水措施


    光面爆破是确保后续初期支护、防排水板施工质量的关键。光面爆破中,特别要控制周边眼间距,保证周边眼间距在40~50cm以内,炮眼个数大概65个左右,这样才能改善边墙平整度,起到关键的作用。


    基面处理主要对初期支护表面的渗漏水,外露的突出物及表面凸凹不平处进行处理。 ⑴处理基面渗漏水,采用注浆堵水或埋设排水管直接排水到边沟,保持基面无明显漏水;


    对初期支护混凝土表面外露的锚杆头,钢筋尖头等硬物割除,其处理可按初期支护面处理图4-1~3进行;


    a.对钢筋网等凸出部分,先切断后用锤铆平抹砂浆素灰(见初期支护面处理图4-1)。


    初期支护面处理图4-1


    b.对有凸出的管道时,用砂浆抹平(见初期支护面处理图4-2)。
    -/gjdaei/-

    http://www.hfjzhu.com
