热门搜索:

西安鸿飞建筑工程有限公司:承接各类建筑渗漏堵漏公司,西安堵漏公司,西安防水堵漏,水堵漏工程,水池渗漏堵漏,屋面防水翻修,隧道渗漏水堵漏,地下车库渗漏堵漏,地下底板渗漏治理,电梯基坑渗漏堵漏,电缆沟堵漏,污水池堵漏,地铁隧道堵漏,伸缩缝堵漏,沉降缝渗漏治理工程。

    曲江地下室漏水处理 漏水维修

    更新时间:2020-12-05   浏览数:9
    所属行业:维修 特殊/专业行业维 特殊/专业维修
    发货地址:陕西省西安市新城区
    产品规格:
    产品数量:9999.00米
    包装说明:
    单 价:面议

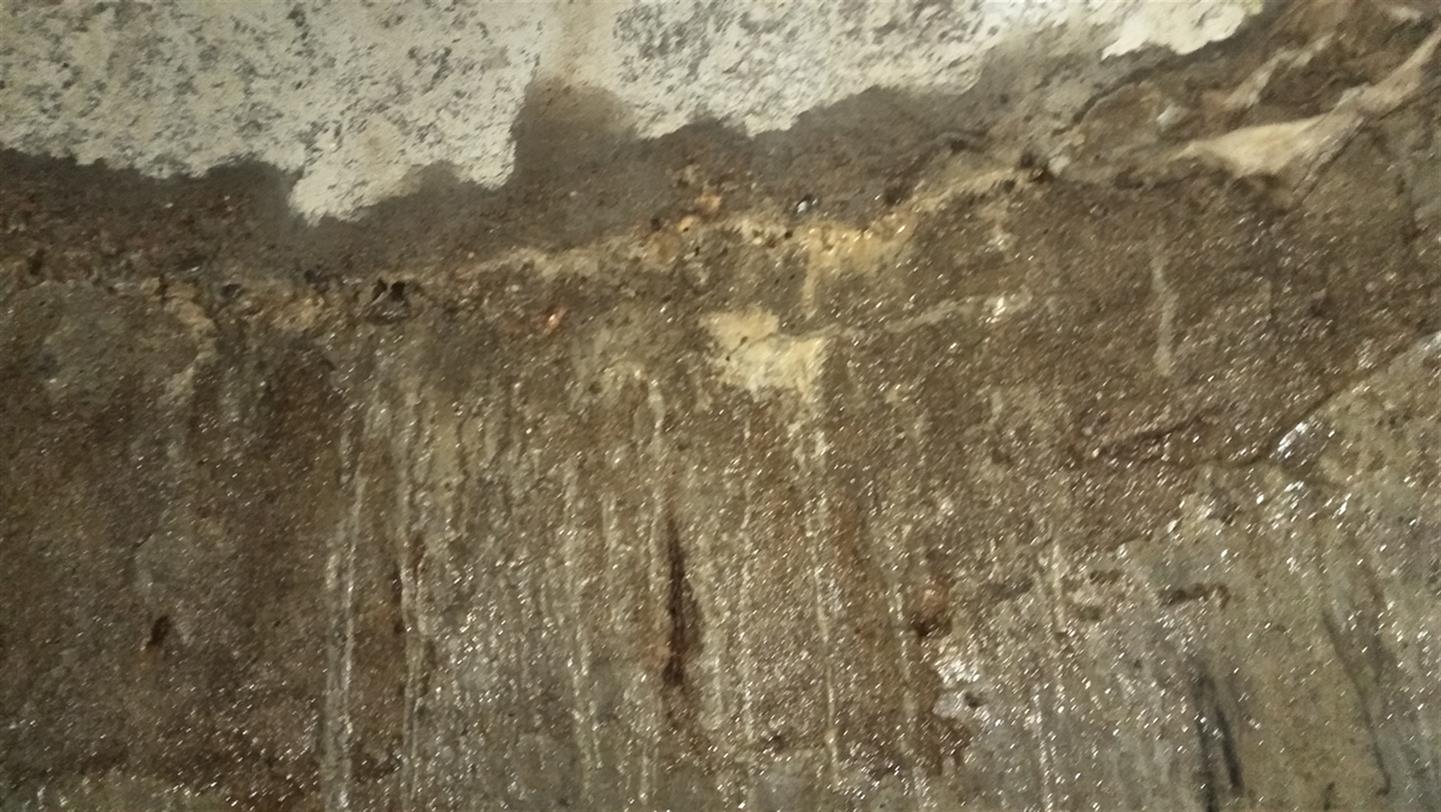

    补漏的一般原则是逐级把大漏变小漏、片漏变孔漏、线漏变点漏,将大面积漏水缩为小面积,使漏水集于一点或数点,较后把点漏堵塞。


    1、孔洞漏水处理。有直接堵塞法、下管堵塞法和木楔堵漏法。


    当孔洞变小、水压力不大(水头在2米左右)时采用直接堵塞法。先根据漏水量大小,以漏点为圆心,剔成直径10~30毫米、深20~50毫米的圆孔,并冲洗干净,随后用水泥胶浆捻成与圆孔直径接近的锥形小团,待其将凝固之际,迅速堵塞于孔内,并向孔壁四周挤压,经半分钟,检查无渗漏后,表面抹防水面层。


    当孔洞与水压较大(水头高2~4米)时采用下管堵漏法。先将漏水处松散部分凿去,在孔洞底部铺碎石,上盖一层油毡,中间开一小孔,插入胶皮管,用水泥胶浆(水灰比0.8~0.9)将管四周封严,并使胶浆表面低于基层1~2厘米,使漏水集中于胶皮管流出,待胶浆达天一定强度,拔出胶皮管,按直接堵塞法将所留水孔堵塞,较后在四周100毫米范围内做四层刚性防水。


    当漏水孔洞不大、水压很大(水头在5米以上)时,采用木楔堵漏法。先用水泥胶浆将一铁管稳定于漏水处剔成的孔洞内,铁管比基面低2厘米,管的四周空隙用水泥和砂浆抹好,达到一定强度后,将浸过沥青的木楔打入铁管内并填入干硬性砂浆,表面再抹素灰和砂浆各一道,24小时后,经检查无漏水现象,可随同其它部位一起做防水面层。


    2、裂缝漏水处理。有直接堵塞法、下线堵漏法、下半圆铁片堵漏法。


    当水压较小的慢渗、快渗、急渗或急流水时采用直接堵塞法。先沿裂缝剔成八字形边坡沟槽,深约30毫米,宽约15毫米,洗刷干净后,将水泥胶浆搓成条形,待胶浆将要凝固时,迅速塞入沟槽中挤压密实,检查无渗漏后,用素灰和砂浆把沟槽抹平并扫毛,凝固后随同其它部位一起做防水层。


    当水压较大的慢渗或快渗的裂缝漏水时,采用下线堵漏法。先剔好沟槽,在沟槽底部沿裂缝放置一根小绳,绳长15~20厘米,绳径视漏水量而定。裂缝较长时可分段堵塞,每段留2厘米空隙。把将凝固的胶浆压在放绳的沟槽内并迅速压实,然后抽出小绳,再压实一次,使漏水顺绳孔流出,较后堵塞绳孔。在2厘米孔隙处,插入包有胶浆的钉子,使水顺钉眼流出,再用孔洞漏水直接堵塞法将钉眼堵塞。


    当水压较大的急流漏水时采用下半圆铁片堵漏法。先将漏水处裂缝剔成八字形边坡沟槽,沟槽底部每隔50~100厘米放上一个带有圆孔的半圆铁片,把胶皮管插入孔内,然后按裂缝漏水直接堵塞法分段堵塞,使漏水顺管流出,经检查无渗漏后,沿沟槽抹一层水泥浆和一层砂浆,达到一定强度后,再按孔洞漏水直接堵塞法拔管堵塞


    压力注浆补漏


    1、水泥(或水玻璃水泥浆)压力注浆补漏


    此法适用于一般地下结构修补较深、较大的孔洞及裂缝宽度大于0.5毫米的裂缝、施工缝、接缝漏水。这种补漏方法操作简单,补漏效果好,粘结强度高,对结构可兼起补强作用。水泥砂浆的稠度根据结构物漏水情况、漏水处缝隙大小等决定,水泥采用不低于325号的普通水泥。当孔隙较大时,可在水泥浆中掺入适量细砂或其它惰性材料。水泥浆在灌注时应经常搅拌,并过0.5毫米以下的筛孔后使用。采用水玻璃水泥浆液,应将水玻璃溶液徐徐加入已调配好的水泥中,搅拌均匀即可。


    水泥(或水玻璃水泥浆)压力注浆补漏的操作要点为:


    (1)、补漏前先杳明漏水部位,在该处凿孔眼,并清洗干净,用砂浆(或混凝土)固定排水(气)管及注浆管,并封闭管口四周,使水流集中于排水管排出。注浆管距离一般为0.5~1.5米,埋入深度不小于5厘米,注浆孔要交错布置,注浆管可使用直径19~25毫米的短钢管,遇强渗漏水时,则采用直径50~70毫米的短钢管。


    (2)、当水流全部被注浆管截取、管周及裂缝封闭砂浆已具有足够的强度时,可开始压浆。压浆次序应先内后外,自下往上地逐次进行。


    (3)、压浆使用的压力,取决于水渗漏程度、加固部位的密实情况和厚度。位于地下水位的结构,压力可高达0.6 ~0.8兆帕;20厘米以下的较薄壁板使用压力不宜超过0.3~0.4兆帕;对柱、梁及其它混凝土结构灌浆时,压力一般取0.4~0.6兆帕;对易于变形的砖石结构,则为0.1~0.3兆帕。


    2、环氧树脂注浆补强补漏 环氧树脂注浆方法可用于各种结构0.1毫米以上的裂缝,还可用于混凝土结构补强加固和粘结断裂构件。此法具有不受结构形状限制、粘结强度高、质量可靠、施工工艺简单、成本较低等优点。但本方法仅用于修补干燥裂缝,湿裂缝应经干燥后再修补。


    修补工具可根据裂缝大小选用。一般裂缝宽1.5~2毫米时,用注射器注浆较方便;较宽裂缝,宜用刮刀填塞胶泥;微细裂缝用毛笔涂刷较好;当渗漏面积较大时,宜采用环氧胶泥涂抹结构表面的方法;当裂缝较细、较深,结构本身需补强时,则采用压力注浆方法。


    补漏前,应将混凝土裂缝处洗刷干净,并充分干燥。注浆前,应沿裂缝全长用环氧腻子固定注浆嘴。注浆嘴的间距,竖缝为40~50厘米,水平缝为20~30厘米,纵横交错处及缝端均应设置,贯通缝应在两面交错设置。裂缝表面刮环氧腻子或涂环氧树脂进行封闭,待腻子或浆液凝固后,通风试气,如有漏气,应再封闭。


    注浆时,先将配好的浆液倒入罐内,旋紧罐口,将接头接 在注浆嘴上,开动空气压缩机,使压力达0.2~0.5兆帕,打开阀门,压缩空气即将浆液压入缝中,经3~5分钟,待浆液从邻近注浆嘴冒出后,即可用木塞将靠前个注浆嘴封闭,然后依次灌注直到全部灌完。竖缝的灌浆应先下后上,横缝则应由一端向另一端进行。环氧浆液采取自然养护,注浆嘴可在浆液硬化12~24小时后打下再用。


    3、丙凝注浆补强补漏 丙凝注浆适用于泵房、水坝、水池、隧道、岩基等工程堵水、补漏、防渗。它是以丙烯酸酰胺为主剂的四种化学材料,按一定的配合比加水配成甲、乙两液,分别用两种等量容器同时等压、等量喷射混合的方法,合成丙凝浆液,注入补漏部位。这种浆液粘度低,渗透性好,可在水压和十分潮湿的环境下凝聚,能长期确保良好的堵水性能,能耐酸、碱、细菌的侵蚀,并不受大气条件的影响,具有一定的强度和较好的弹性及可变性。


    丙凝浆液注浆前,应对漏水部位进行处理。处理方法及注浆嘴的埋设要求与环氧树脂注浆相同。注浆压力一般为0.5~0.2兆帕。注浆时压缩空气同时将甲、乙两液等量送到混合管,通过注浆嘴压入缝内。当检查注浆效果,必要时可重复注浆。


    4、氰凝注浆补强补漏 氰凝又称聚氨酯防水材料,是由多异氰酸酯和聚醚树脂产生反应制成的主剂(通常称预聚体)与一些添加剂组成的化学注浆液。这种注浆材料可以较长时间在密封情况下保存,聚合速度快,遇水后立即生成不溶于水的凝结体,凝胶有较高的抗压强度,堵水效果显著。凝胶时间可根据需要进行调配,由几秒至几十分钟。采用单液注浆,设备简单,使用方便。目前是国内外应用较广泛的灌浆补漏材料之一,适用于地下室、隧道、大坝、水池等结构的补漏和建筑物的地基加固。


    氰凝的注浆工艺与环氧树脂注浆基本相同。注浆孔应选择在漏水旺盛处及裂缝交叉处,注浆嘴间距为50~100厘米。混凝土裂缝表面应涂刷两遍预聚体作封闭层,埋管(或浆嘴)用水玻璃拌制1:2水泥砂浆进行稳固和封闭。灌浆控制压力一般应大于地下水压力50~100千帕。


    卷材贴面法补漏


    一般地下结构孔洞渗漏水,应在迎水部位挖开,表面清理干净后抹面,再分层铺贴卷材,表面用沥青胶封严。对较大面积的渗漏水,在结构物内部净空允许的情况下,可在结构内表面加铺二毡三油防水层,再作混凝土或半砖(外抹面)保护墙。对结构物裂缝或伸缩缝漏水,可在裂缝外壁沿裂缝或伸缩缝加铺卷材防水层,再砌砖保护墙。


    铺设卷材防水层时,应降低地下水水位,并保持表面干燥状态。卷材边部要用沥青胶粘实封严,不得有张口或翘边。保护墙应平整、砂浆饱满、密实。


    混凝土缺陷的修整


    混凝土表面缺陷(如麻面、露筋、蜂窝、孔洞、裂缝等)的修正,应按下列规定进行。


    1、面积较小且数量不多的麻面、蜂窝、露石的混凝土表面,可用1:2~1:2.5的水泥砂浆抹平。在抹砂浆之前,必须用钢丝刷或加压水洗刷基层,抹浆初凝后要加强养护。


    2、较大面积的蜂窝、麻面、露筋、露石的混凝土,应按其全部深度凿去薄弱的混凝土层和个别突出的骨料颗粒,然后用钢丝刷或加压水洗刷表面,再用比原来混凝土强度等级提高一级的细骨料混凝土填塞,并仔细捣实、抹光,然后进行覆盖,待混凝土初凝后,洒水养护。


    3、环氧树脂修补。当裂缝宽度在0.1mm以上时,可用环氧树脂灌浆修补.环氧树脂灌浆材料:以环氧树脂为基料,加入增塑剂、稀释剂和固化剂。


    配制方法 将环氧树脂、邻苯二甲酸二丁酯、二甲苯按比例称量,放置在容器内,在20~40℃条件下混合均匀后加入乙二胺搅拌均匀即可,配制量以1h使用完毕为宜。


    表面处理 修补时用钢丝刷清除混凝土裂缝表面处的灰土、浮渣或散层,或用丙酮洗刷裂缝处,使裂缝保持干净,把裂缝做成密闭性空腔并用专门压浆工具压入环氧树脂,使之充满裂缝,然后用环氧树脂掺入少量水泥制成腻子抹在裂缝处表面。


    4、对影响混凝土结构性能的缺陷,必须会同设计等有关单位研究处理。


    混凝土的养护


    混凝土拌合物浇筑成型后应及时进行养护。养护的目的是为混凝土正常硬化创造必要的温度、湿度条件,防止收缩开裂,保证混凝土达到设计要求的强度。


    自然养护:


    自然养护是指在日平均温高于5℃的自然条件下对混凝土采取的覆盖、浇水、挡风、保温等的养护措施。


    1、覆盖浇水


    对已浇筑完毕的混凝土应加以覆盖和浇水,并就符合下列规定。


    (1)、应在混凝土浇筑后的12h内对混凝土加以覆盖和浇水。


    (2)、混凝土浇水养护时间,对采用硅酸盐水泥、普通水泥或矿渣水泥拌制的混凝土,不得少于7d;对掺有缓凝型外加剂或有抗渗要求的混凝土,不得少于14d;对采用其它品种水泥时,混凝土的养护应根据所用水泥的技术性能确定。


    (3)、浇水次数应能保持混凝土处于润湿状态。


    (4)、混凝土养护用水应与拌制用水相同。


    (5)、当日平均气温低于5℃时不得浇水。


    2、塑料薄膜养护


    采用塑料薄膜养护,混凝土敞露的全部表面用塑料布覆盖严密,并应保持塑料布内有凝结水。


    若在混凝土表面不便浇水或覆盖时,宜涂刷或喷洒保护层,如薄膜养生液等,形成不透水的塑料薄膜,使混凝土表面密封养护,能防止混凝土内部水分蒸发,保证水泥充分水化。
    曲江地下室漏水处理
    综合管廊作为城市地下设施动脉工程对于城市建设具有长远的战略意义。渗漏水问题一直是困扰地下建设工程的质量通病,杜绝管线长期被渗漏水浸泡现象,解决好防水问题是综合管廊建设必须考虑的技术问题之一。有效解决防水问题从而保证综合管沟的施工质量,也能从根本上减少安全隐患,降低后期运营养护成本,延长使用寿命。


    综合管廊应根据气候条件、水文地质状况、结构特点、施工方法和使用条件等因素进行防水设计,防水等级标准应为二级。防水应以防为主,以排为辅,遵循“防、排、截、堵相结合,因地制宜,经济合理”的原则,同时要坚持以防为主、多道设防、刚柔相济的方法。混凝土结构自防水是根本防线,同时再设置附加防水层的封闭层和主防层。


    综合管廊防水的难点在于细部构造的防水,包括施工缝、变形缝、穿墙套管、穿墙螺栓等部位,这些部位如果处理不好,渗漏现象是非常普遍的。地下防水有所谓“十缝九漏”之说,因此必须对其给予足够的重视。


    综合管廊防水属于市政道路下方的隐蔽工程,道路竣工通车后,不能轻易地刨掘道路对其进行维修或修补,因此,防水层的成品保护也是重点。如果成品保护不善,施工不慎造成了破坏且未及时修补,容易形成渗漏点,造成地下水的渗漏。


    综合管廊防水设计原则


    1) 地下工程防水设计应遵循“防、排、截、堵相结合,刚柔相济,因地制宜,综合治理”的原则。


    2) 确立钢筋混凝土结构自防水体系,即以结构自防水为根本,施工缝、变形缝等接缝防水为重点,辅以防水加强层防水,并应根据水文地质情况、施工方法、结构型式、防水标准和使用要求、技术经济指标综合确定有效、可靠、操作方便的防水方案,做到管廊工程防水万无一失。


                    综合管廊防水推荐方案


    明挖法综合管廊防水


    明挖法采用结构自防水加全外包防水层做法。对采用放坡基坑施工,或虽设围护结构,但基坑施工条件比较充足的情况,外墙宜采用外防外贴法铺贴防水层。外防外贴法是待管廊结构边墙(钢筋混凝土结构外墙)施工完成后,直接把防水层做在边墙上(即地下结构墙迎水面),较后作防水层的保护层。


    在施工条件受到限制、外防外贴法施工难以实施时 ,不得不采用外防内贴防水施工法。外防内贴法是管廊结构边墙(钢筋混凝土结构外墙)施工前先砌保护墙,然后将卷材防水层贴在保护墙上,或直接将卷材挂在围护结构上,较后浇注边墙混凝土。


    明挖法综合管廊防水设防要求




    明挖法综合管廊防水材料选用推荐表


    暗挖法综合管廊防水


    喷锚暗挖法防水做法是除结构自防水外,在初期支护与二次衬砌之间上设置预铺防水卷材、防水涂料或塑料防水板形成衬垫防水系统,利用不透水的防水层将围岩内的水与二次衬砌隔离开来。



    盾构法衬砌采用自防水加外防水设计,即抗渗管片外涂防水涂料。盾构法防水的核心就是衬砌接缝防水,而衬砌接缝防水的关键是接缝面防水密封材料及其设置,常采用弹性密封的原理、线状密封方式,密封材料预制成型的施工法。


    管片外涂防水涂料可选用JX杰迅喷涂速凝橡胶防水涂料、KS-929单组份湿固化聚氨酯防水涂料。


    预制拼装法综合管廊防水
    预制拼装法主体管采用自防水加外防水设计,即预制主管外涂防水涂料。预制拼装法的核心为预制管节相互间成一体化。管廊拼缝防水应采用预制成型弹性密封垫为护腰防水措施,弹性密封垫的界面应力不应低于1.5Mpa。拼缝弹性密封垫应沿环、纵面兜绕成框型。沟槽形式、截面尺寸应于弹性密封垫的形式和尺寸相匹配。
    曲江地下室漏水处理
    地下室堵漏,电梯井堵漏,污水池堵漏,电缆沟堵漏,涵洞堵漏,地铁堵漏,隧道堵漏,水池堵漏,污水池防腐,堵漏工程方案,堵漏公司-鸿飞西安堵漏公司是一家专业承接地铁隧道堵漏,电缆沟隧道堵漏,地下隧道堵漏、水池堵漏施工的企业,致力于人防隧道等砖砼结构建筑的防水堵漏问题的研究,专业从事隧道堵漏工程,帮您解决渗漏水问题的后顾之忧
    曲江地下室漏水处理
    水池渗漏处理技术方案
    一、渗漏问题概述鸿飞防水堵漏工程公司拥有国家特种工程专业承包资质是由从业防水堵漏行业十余年的堵漏能手与国内防水堵漏材料研发专家强强联合,为国内的公路隧道,地铁隧道,高铁隧道堵漏;地下室,地下综合管廊,地下通道,地下过水涵洞堵漏以及水利水电等防水堵漏工程提供较专业的技术支持,技术咨询及技术服务。
    欢迎访问堵漏公司_防水堵漏公司_鸿飞防水堵漏工程公司,我公司专业承接隧道堵漏,地下室防水堵漏维修,桥梁防水防腐,市内地下管道堵漏,区域涵洞堵漏,范围水池堵漏,电梯井堵漏,电缆沟堵漏,矿井巷道堵漏等工程防水堵漏,因为专注,所以专业!因为用心,所以放心!
    鸿飞防水堵漏工程公司官方:
    污水处理水池在主体结构施工完成后,经灌水试验出现渗漏水现象。渗漏水出现在施工缝、施工冷缝及振捣不密实的部位,形成点状或是线状不同形式的漏水,根据渗漏水出现的不同部位及不同形式,采取不同的处理方案。主要采用聚氨酯堵漏剂和水泥基渗透结晶型防水材料进行堵漏处理。
    二、堵漏主要材料性能及特点 水泥基渗透结晶型防水涂料 水泥基渗透结晶型防水涂料,是由普通硅酸盐水泥,精细石英砂和多种特殊活性化学物质配而成的浅灰色末状防水材料。本产品含有的活性化学物质,通过表层水对结构内部的渗透,被带入了结构表层内部孔缝中,与混凝土中游离子交互反应生成不溶于水的结晶物,结晶物在结构孔缝中吸水膨大,由疏至密,使混凝土结构表层向纵深逐渐形成一个至密的抗渗区域,大大提高了结构整体的抗渗能力。
    产品优势:
    1、双重的防水性能:该材料所产生的渗透结晶,除了能够深入到混凝土结构内部堵塞结构孔缝外,作用在混凝土的构基面的涂层也具有很好的抗裂抗渗作用。所以,无论是作用于迎水面还是背水面,都有一样的防水效果。
    2、长久的自我修复性能:该材料防水涂层良好的粘结力,与混凝土结构基面可融为一体,所以,防水涂层的防水作用与结构的寿命同样长。同时活性化学物质多年以后仍能被水激活,不断生长出新的渗透结晶物,来弥补、修复因裂缝所带来的渗漏,具有长久的防水性能。
    3、快凝、早强、刚而不脆的特性:该材料中掺入了无机骨料增加了水化物的塑性,改变了早强活性化合物的硬脆性,所以该材料的固化物虽是刚性的,但不会发脆、开裂。特别透宜于带水堵漏的防水工程。
    4、施工简单、省工省时、综合成本低:该材料施工时对基面要求简单,对混凝土基面不需要做找平层;施工完成后也不需要做保护层。只要涂层完全固化后,就不怕磕碰、剥落及磨损。渗水、泛潮的基面可随时施工。
    5、符合环保标准,无毒无公害:该材料能适用于饮用水、食品加工、泳池、水库等建筑项目。
    6、具有防腐、耐老化、保护钢筋的作用:该材料的渗透结晶体,不影响混凝土的呼吸,在保护混凝土内部钢筋不受侵蚀的基础上,延长了建筑物的使用寿命。
    聚氨酯堵漏剂 该材料属于氰凝类材料产品,有甲苯二异氰酸酯和三羟基聚醚进行化学反应合成的单组分高分子化学堵漏材料,具有以下特点:
    1、亲水性好,浆液遇水后自行分散、乳化、发泡,立即进行化学反应,形成不透水的弹性胶状固结体,有良好的止水性能。
    2、反应后形成的弹性胶状固结体有良好的延伸性、弹性及抗渗性、耐低温性,在水中较久保持原形。
    3、与水混合后粘度小,可灌性好,固结体在水中浸泡对人体无害、无毒、无污染。
    4、浆液遇水反应形成弹性固结体物质的同时,释放CO2气体,借助气体压力,浆液可进一步压进结构的空隙,使多孔性结构或地层能完全充填密实。具有二次渗透的特点。
    5、浆液的膨胀性好,包水量大,具有良好的亲水性和可灌性,同时浆液的粘度、固化速度可以根据需要进行调节。
    三、主要施工方法
    3.1、点状渗漏水堵漏方案 渗漏水部位呈点状,如无明显孔洞,则使用水泥基渗透结晶型防水涂料进行刮涂或刷涂;如有明显孔洞,则使用聚氨酯堵漏剂做剔凿堵漏处理。
    具体施工方法如下: 水泥基渗透结晶型防水涂料施工方法:
    3.1.1刮涂施工法:
    (1)刮涂施工法的灰浆调配:调配好灰浆是保证防水施工质量的关键。用清洁水拌料,拌好的浆料要求在30分钟内用完。一次拌料不能超过3Kg,以免来不及用完造成浪费。已经发硬的灰浆不能再用。严格掌握好水灰比,一般要求用4份料加入1份水搅拌至粘糊状(可根据工程的温差情况作适当调整)。拌料时应注意搅拌均匀,浆料中不能有没拌开的干料球。
    (2)对基面的处理要求:新的结构在养护期结束马上就可以进行防水施工,老的结构在做防水施工前要把原有的防水涂层清除掉,不能有浮灰、油污,凹凸、破损不平的要进行找平及修补。本工程按新结构施工。 (3)施工时的注意事项:施工时把按要求调配好的浆料均匀涂布在需要防水的基面上。迎水面防水施工时,因无法预知可能存在的渗水部位,应略增加用量,尽可能提高防水涂层的抗渗能力,注意蜂窝状基面的处理。背水面施工前先进行堵漏处理。常规用量:每平方米用料1.0—1.2kg。涂层厚度:在1.0-1.2mm。施工要求:一次涂布完成。要注意涂布基面的清洁和湿润处理(充分湿润,但不要有明水)。涂布后的防水涂层必须在初凝前用油漆刷沾水来回拉刷或喷细雾保养,边涂布边保养,这一点非常关键。暴晒在阳光下的涂层可持续1—2天用清水喷洒养护。
    3.1.2刷涂施工法:
    (1)刷涂法的灰浆调配:用清洁水拌料,拌好的浆料要求在30分钟内用完。一次拌料不能超过3Kg,以免来不及用完造成浪费。已经发硬的灰浆不能再用。严格掌握好水灰比,一般要求用3份料加入1份水搅拌至稠糊状。拌好的浆料必须能涂刷出一定的厚度。
    (2)对基面的处理要求:新的结构在养护期结束马上就可以进行防水施工,老的结构在做防水施工前要把原有的防水涂层清除掉,不能有浮灰、油污,凹凸、破损不平的要进行找平及修补。本工程按新结构施工。 (3)施工时的注意事项:施工时把按要求调配好的浆料均匀涂布在需要防水的基面上。迎水面防水施工时,因无法预知可能存在的渗水部位,应略增加用量,尽可能提高防水涂层的抗渗能力,注意蜂窝状基面的处理。背水面施工前先进行堵漏处理。常规用量:每平方米用料≥1.0kg。涂层厚度:在0.8—1.0mm施工要求:两次或两次以上涂布完成。施工时必须注意涂布基面的清洁,但无需做太多的湿润处理,暴晒在阳光下的涂层可持续1—2天用清水进行湿润养护。
    聚氨酯堵漏剂施工方法
    1、将发生渗漏水的部位剔凿至密实的混凝土,一般宽度5-8 cm,深度不少于5cm,剔成“V”形锥槽。
    2、将混凝土界面用清水冲洗干净。
    3、孔洞较大时,将注浆管插入渗漏水部位,用速凝型堵漏剂封闭注浆管周围部位,待速凝型堵漏剂完全凝结硬化后,用注浆泵将聚氨酯堵漏缓缓注入孔洞,压力一般控制在0.3Mpа。待堵漏剂凝结固化后去掉注浆管,用快干水泥将注浆孔填平。在注浆及渗漏部位的表面做一层水泥基渗透结晶型防水涂料防水加强层。 4、孔洞较小时,直接用铲具填塞聚氨酯堵漏剂,塞至深1-2cm时,用1:2水泥砂浆粉两次抹平,砂浆中掺加5%的膨胀防水剂。在渗漏部位的表面做一层水泥基渗透结晶型防水涂料防水加强层。
    3.2、线状渗漏水堵漏方案 渗漏水部位呈线状,如无明显缝隙,则使用水泥基渗透结晶型防水涂料进行刮涂或刷涂;如有明显缝隙,则使用聚氨酯堵漏剂做剔凿堵漏处理。
    具体施工方法如下: 水泥基渗透结晶型防水涂料施工方法:同上 聚氨酯堵漏剂施工方法
    1、 将发生水池渗漏水的部位剔凿至密实的混凝土,一般宽度5-8 cm,深度不少于5cm,剔成“V”形槽。
    2、将混凝土界面用清水冲洗干净。
    3、缝隙较大时,埋设注浆管,间距约40-50cm,注浆管埋设在渗漏水部位,用速凝型堵漏剂封闭“V”形槽,待速凝型堵漏剂完全凝结硬化后,用注浆泵将聚氨酯堵漏缓缓注入孔洞,压力一般控制在0.3Mpа。待堵漏剂凝结固化后去掉注浆管,用快干水泥将注浆孔填平。在注浆及渗漏部位的表面做一层水泥基渗透结晶型防水涂料防水加强层。
    4、缝隙较小时,直接用铲具填塞聚氨酯堵漏剂,塞至深1-2cm时,用1:2水泥砂浆粉两次抹平,砂浆中掺加5%的膨胀防水剂。在渗漏部位的表面做一层水泥基渗透结晶型防水涂料防水加强层。
    四、注意事项
    1、 水泥基渗透结晶型防水涂料进行刮涂或刷涂时,基面一定要清理干净,涂层要均匀,两遍成活。
    2、注浆时施工人员应注意防护,戴好眼睛、手套、安全帽、口罩等劳动保护用具。
    3、注浆时应注意注浆压力,一般控制在0.3-0.8Mpa之间。
    4、注浆时远离火源,防止发生火灾。

    http://www.hfjzhu.com
